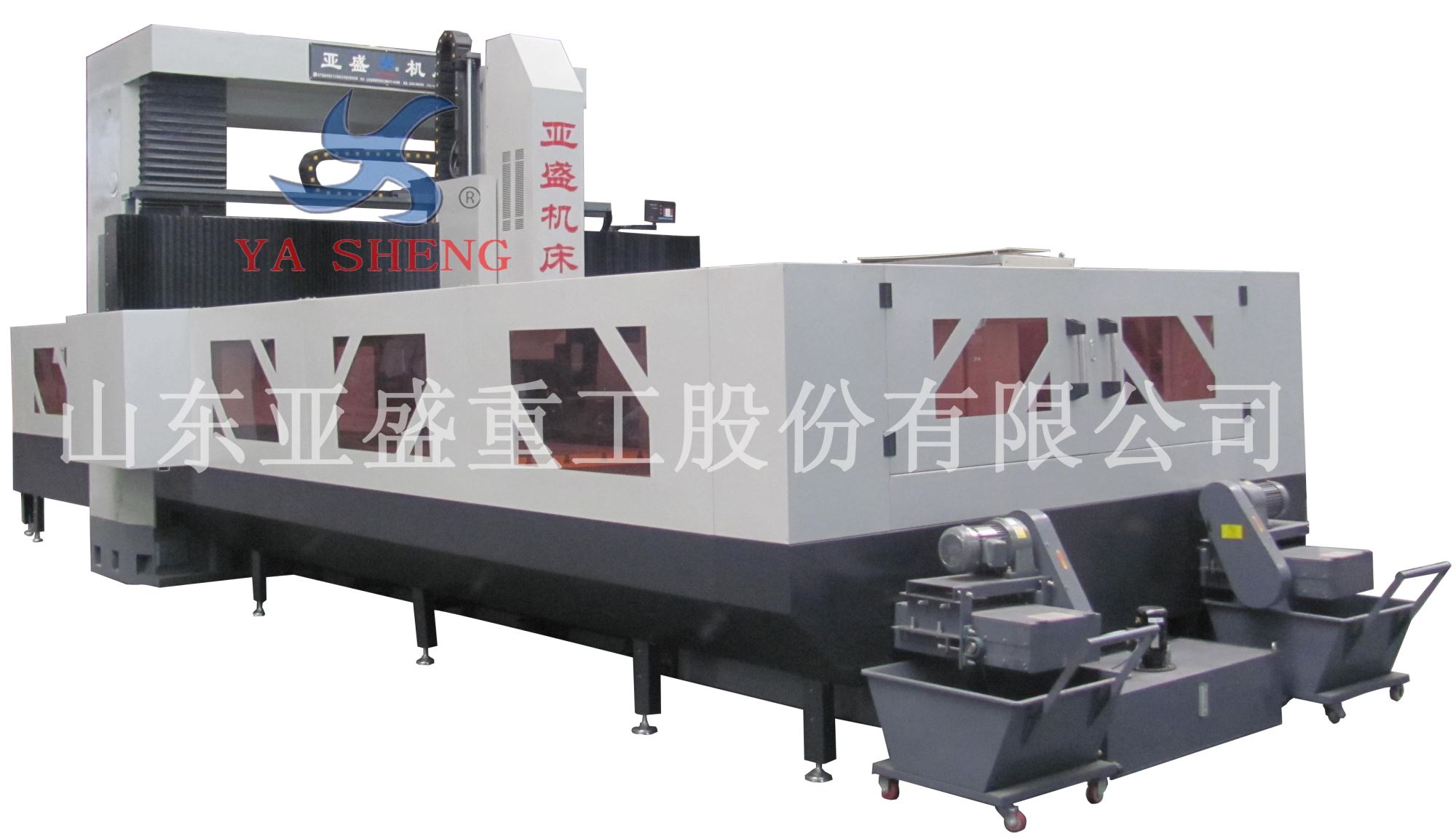

XK(H)21系列数控动梁定柱龙门镗铣床、加工中心

● 机床简介 机床整体结构该系列机床结构为床身固定在地基上，立柱安装在床身两侧，工作台沿床身导轨作前后纵向移动(x轴)，溜板沿横梁导轨做横向运动(Y轴)，横梁沿左右立柱导轨垂直移动(w轴)，方滑枕带着主轴箱在溜板内做垂直移动(z轴)?！?/span>

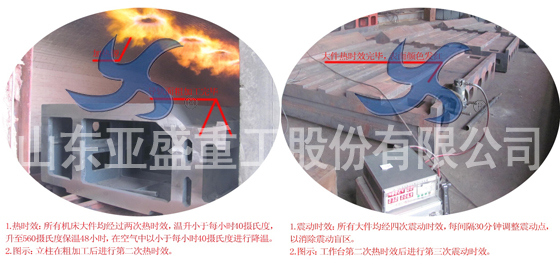

● 基本件工艺保障 机床基本件由床身、工作台、左右立柱、横梁、连接梁、溜板、滑枕等主要部分组成?；泊蠹狧T250-300优质合金耐磨铸铁，经振动时效一热炉时效一振动时效一粗加工一振动时效一半精加工一热炉时效一振动时效一精加工而成，以消除工件内应力，确?；驳某て谠诵芯?。

● 滑枕式铣镗头 滑枕一减速箱分离式设计，减速箱为两档齿轮自动变速，以获得低速大扭矩和高速恒功率，满足粗、精加工要求。
● 横梁 升降左右立柱上分别装有w向进给电机、检测光栅尺，搭配同步控制功能．确保横梁进给时实现双驱动同步控制。
● 导轨形式
　　1)X轴：床身导轨为两条矩形导轨，采用小流量多头泵供油的恒流闭式静压导轨，它具有抗偏载、重载能力强、运动刚度高的特点，低速运动平稳无爬行，抗震性强，运行速度高。
　　2)Y轴：溜板一横梁为两条正导轨，一条侧导轨及若干辅助导轨组成。横梁导轨采用小流量多头泵供油的恒流闭式静压导轨。
　　3)Z轴：方滑枕一溜板方滑枕导轨采用聚四氟乙烯软带滑动导轨，具有磨擦系数小，承载能力强，运行平稳，低速无爬行等特点。
　　4)W轴：横梁一立柱横梁与立柱结合导轨采用四氟乙烯软带滑动导轨，导轨润滑采用定程定量润滑方式，使横梁升降运动平稳，承载能力强，耐磨性好。
● 控制系统 机床可依据用户不同要求，选配西门子、发那科、法格、三菱等数控系统，采用编码器实现半闭环位置反馈，也可依据用户要求，采用光栅尺实现全闭环位置反馈，以提高机床精度。
● 刀库 可选配容量20把、24把刀具的盘式刀库，实现立式自动换刀，或容量50把、60把、80把进行立卧式自动换刀(用户自选)。
